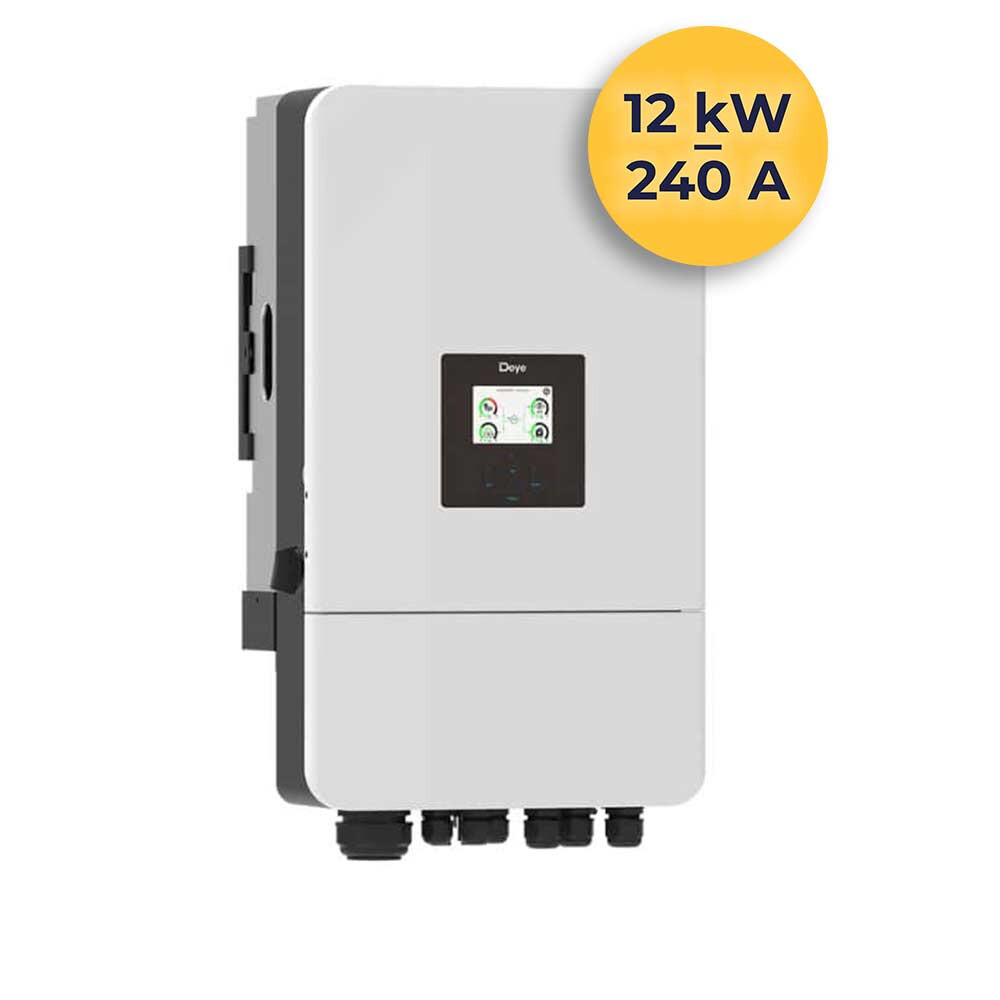

Dreiphasige Energie für PV, Speicher und Netz Deye Hybrid-Wechselrichter SUN-12K-SG05LP3-EU-SM2 12 kW 3 Phasen 48V ist ein vielseitiger Hybrid-Wechselrichter für anspruchsvolle PV-Anlagen im privaten und gewerblichen Bereich. Das Gerät unterstützt bis zu 24 kW PV-Eingangsleistung, arbeitet mit 48 V Niedervolt-Batterien (Blei-Säure oder Lithium-Ionen) und ermöglicht einen maximalen Lade- und Entladestrom von 240 A. Zwei unabhängige MPPTs mit jeweils zwei Strings bieten Flexibilität bei der Anlagenplanung. Der Wechselrichter kann netzparallel, im Inselbetrieb und als USV eingesetzt werden, unterstützt Generator- und Smartload-Anschluss sowie die Parallelschaltung von bis zu 10 Geräten. Umfangreiche Kommunikationsschnittstellen und Monitoringoptionen sind integriert. Auf einen Blick Hohe Leistung Bis 24 kW PV-Eingang Flexible Einbindung Netz, Generator, Speicher Parallelschaltung Bis zu 10 Geräte Monitoring WiFi, RS485, CAN, App Welche Leistung bietet der Hybrid-Wechselrichter? Die PV-Eingangsleistung beträgt beim SUN-12K-SG05LP3-EU-SM2 bis zu 24 kW. Die AC-Ausgangsleistung liegt bei 12 kW, mit einer Spitzenleistung von 24 kW für bis zu 10 s. Der maximale Wirkungsgrad beträgt 97,6 %, der Euro-Wirkungsgrad 97,0 %. Der MPPT-Wirkungsgrad liegt über 99 %. Damit eignet sich das Gerät für leistungsstarke PV-Anlagen mit hohen Lastanforderungen. Wie viele MPPTs und PV-Strings werden unterstützt? Der Wechselrichter verfügt über zwei unabhängige MPPTs , an die jeweils zwei Strings angeschlossen werden können (2/2+2). Jeder MPPT verarbeitet bis zu 26 A (gesamt 52 A). Die maximale DC-Eingangsleistung beträgt 19,2 kW. Der MPPT-Spannungsbereich liegt bei 200–650 V, die Nennspannung beträgt 550 V. Die Startspannung liegt bei 160 V, die maximale Eingangsspannung bei 800 V. Wie erfolgt die Installation des Hybrid-Wechselrichters? Die Montage erfolgt an einer senkrechten Wand mit ausreichender Tragfähigkeit. Für die Installation werden vier Befestigungspunkte genutzt. Separate AC- und DC-Schutzschalter für Netz, Ersatzlast, PV und Batterie sind erforderlich. Die Verbindung zum Batteriespeicher erfolgt über einen Kabelquerschnitt von 42 mm², das BMS wird per CAN oder RS485 angebunden. Das Gehäuse ist nach IP65 für den Außeneinsatz ausgelegt. Welche Anschlüsse und Verbindungen bietet das Gerät? Der Wechselrichter bietet Anschlüsse für Netz , Backup-Last , Generator , PV-Strings sowie Batterie (ein Eingang). Für die Kommunikation stehen RS485, RS232, CAN, WiFi und optionale Schnittstellen zur Verfügung. Die Integration von BMS und Smartmeter erfolgt über eigene Ports. Alle AC- und DC-Anschlüsse sind separat zugänglich und mit Magnetringen für EMV-Schutz ausgestattet. Mit welchen Batterietypen ist der Wechselrichter kompatibel? Der SUN-12K-SG05LP3-EU-SM2 ist für 48 V Niedervolt-Batterien ausgelegt und unterstützt Blei-Säure (AGM, Gel, Nass) sowie Lithium-Ionen (z. B. LiFePO4) Speicher. Die Kommunikation mit Lithium-Batterien erfolgt über CAN oder RS485 mit automatischer BMS-Anpassung. Der Batteriespannungsbereich liegt bei 40–60 V. Es ist ein Batterieeingang vorhanden. Kann das Gerät netzgebunden und netzunabhängig betrieben werden? Der Wechselrichter unterstützt On-Grid – und Off-Grid -Betrieb sowie die USV-Funktion. Er kann als netzgekoppeltes System mit Einspeisung, als Inselanlage ohne Netz und im Parallelbetrieb mit Generator arbeiten. Die Versorgung erfolgt dreiphasig (3L+N+PE), sodass das gesamte Haus- oder Gewerbenetz auf allen drei Phasen bedient werden kann. Können mehrere Geräte parallel geschaltet werden? Bis zu 10 Wechselrichter können parallel betrieben werden, sowohl im netzgekoppelten als auch im Inselbetrieb. Die Parallelschaltung erfolgt über CAN-Bus und ermöglicht die Versorgung großer Anlagen oder die Erweiterung bestehender Systeme. Verfügt das Gerät über eine USV-Funktion? Der Wechselrichter besitzt eine integrierte USV-Funktion mit automatischer Umschaltung zwischen Netz und Batterie. Die Umschaltzeit ist so kurz, dass angeschlossene Verbraucher unterbrechungsfrei weiterbetrieben werden. Welche Kommunikations- und Überwachungsmöglichkeiten gibt es? Das System bietet WiFi , RS485 , RS232 , CAN und optionale LAN/4G/Bluetooth-Schnittstellen. Die Überwachung und Konfiguration erfolgt über das integrierte LCD, per App oder Webportal. Die Kommunikation mit Smartmeter, BMS und externen Steuerungen ist vorgesehen.   Technische Details Modell SUN-12K-SG05LP3-EU-SM2 PV-Eingangsleistung (max.) 24 kW DC-Eingangsleistung (max.) 19,2 kW MPPT-Anzahl / Strings 2 / 2+2 (je 2 Strings pro MPPT) MPPT-Spannungsbereich 200–650 V Max. Eingangsstrom pro MPPT 26 A + 26 A AC-Ausgangsleistung (Nenn) 12 kW AC-Spitzenleistung 24 kW (10 s) Phasen 3-phasig (3L+N+PE) Batteriespannung 48 V (Niedervolt, 40–60 V) Max. Lade-/Entladestrom 240 A Batterietypen Blei-Säure, Lithium-Ionen (LiFePO4), AGM, Gel Batterieeingänge 1 Generatoranschluss Ja (Trockenkontakt, GEN-Port) Backup-Ausgang Ja (Ersatzlast-Anschluss) Parallelschaltung Bis zu 10 Geräte Kommunikationsschnittstellen RS485, RS232, CAN, WiFi, LAN, Bluetooth (optional) Monitoring LCD, App, Webportal, Datenlogger Schutzart IP65 Betriebstemperatur -40 °C bis +60 °C Geräuschentwicklung <55 dB(A) Maße (B x H x T) 386 mm × 660 mm × 250 mm Gewicht 35,2 kg Garantie 10 Jahre Hersteller Deye Lieferumfang Deye Hybrid-Wechselrichter SUN-12K-SG05LP3-EU-SM2 1x Deye Hybrid-Wechselrichter SUN-12K-SG05LP3-EU-SM2 12 kW 3 Phasen 48V 1x Wandhalterung 4x Antikollisionsbolzen M8x80 1x Parallel-Kommunikationskabel 3x Sensor-Klemme 1x Batterie-Temperatursensor 1x Benutzerhandbuch 1x Solar-PV-Stecker Spezialschlüssel 1x Magnetring für Batterie 2x Magnetring für BMS/Messzähler-Kommunikation 1x Magnetring für externen Temperatursensor 3x Magnetring 3x Magnetring für AC-Kabel 1x Set DC+/DC- Steckverbinder mit Metallklemme 1x WiFi-Stick Hast Du Fragen zum Deye Hybrid-Wechselrichter SUN-12K-SG05LP3-EU-SM2 12 kW 3 Phasen 48V? Wir helfen Dir gerne! Kontakt aufnehmen
