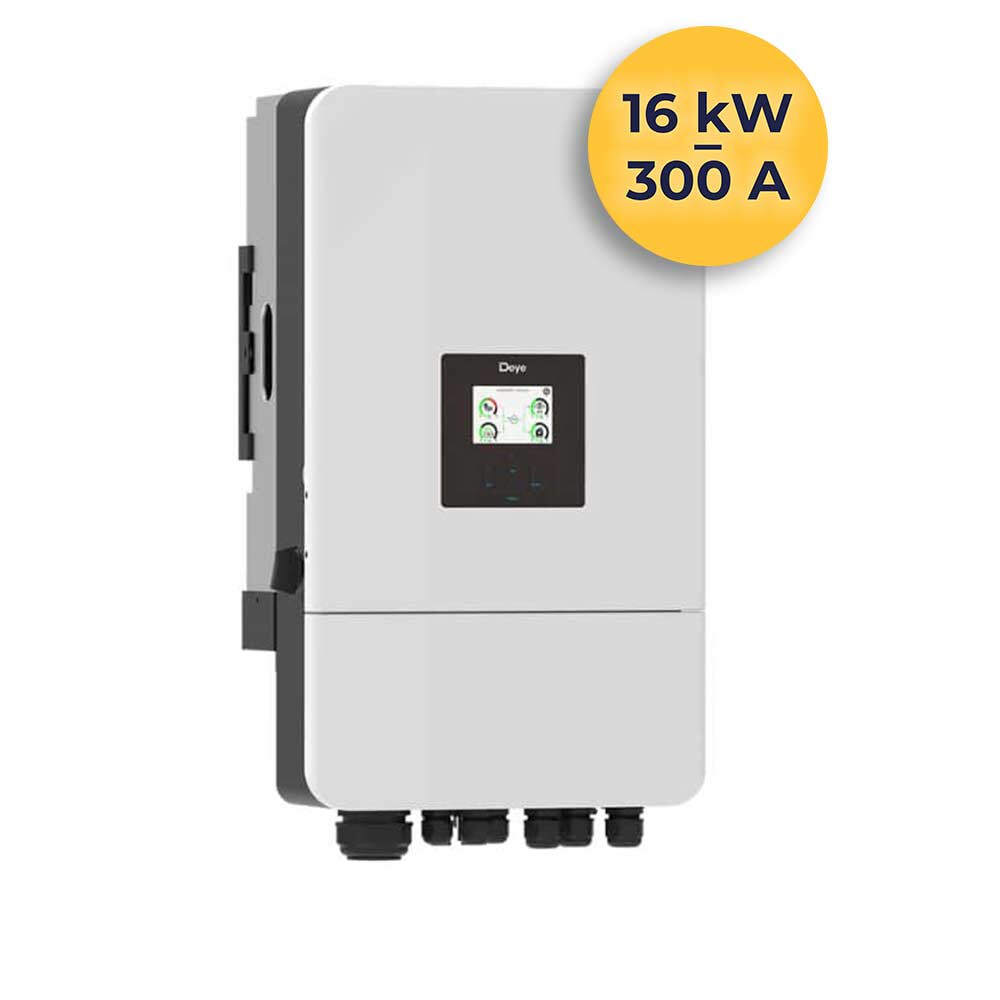

Dreiphasige Energie für PV, Speicher und Netz Deye Hybrid-Wechselrichter SUN-16K-SG05LP3-EU-SM2 16 kW 3 Phasen 48V ist ein leistungsstarker Hybrid-Wechselrichter für anspruchsvolle PV-Anlagen. Er verarbeitet bis zu 32 kW PV-Eingangsleistung, bietet zwei unabhängige MPPTs mit je zwei Strings und unterstützt 48 V Niedervolt-Batterien (Blei-Säure oder Lithium) mit bis zu 300 A Lade-/Entladestrom. Das Gerät ist für netzgekoppelten Betrieb, Inselbetrieb und USV-Anwendungen geeignet, ermöglicht die Parallelschaltung von bis zu 10 Einheiten und bietet umfangreiche Kommunikationsschnittstellen inklusive WiFi, RS485, CAN und LAN. Auf einen Blick Hohe Leistung Bis 32 kW PV-Eingang Flexible Einbindung Netz, Generator, Speicher Parallelschaltung Bis zu 10 Geräte Monitoring WiFi, RS485, CAN, App Welche Leistung bietet der Hybrid-Wechselrichter? Die PV-Eingangsleistung beträgt bis zu 32 kW. Die AC-Ausgangsleistung liegt bei 16 kW, mit einer Spitzenleistung von 2-facher Nennleistung für 10 s. Der maximale Wirkungsgrad beträgt 97,6 %, der Euro-Wirkungsgrad 97,0 %. Der MPPT-Wirkungsgrad liegt über 99 %. Damit eignet sich der Deye Hybrid-Wechselrichter SUN-16K-SG05LP3-EU-SM2 für große PV-Anlagen und hohe Lasten. Wie viele MPPTs und PV-Strings werden unterstützt? Das Gerät verfügt über zwei unabhängige MPPTs , an die jeweils zwei Strings angeschlossen werden können (2/2+2). Jeder MPPT verarbeitet bis zu 36 A (gesamt 72 A). Die maximale DC-Eingangsleistung beträgt 25,6 kW. Der MPPT-Spannungsbereich liegt bei 160–650 V, die Nennspannung beträgt 550 V. Wie erfolgt die Installation des Hybrid-Wechselrichters? Die Montage erfolgt an einer senkrechten Wand mit ausreichender Tragfähigkeit. Für die Installation werden vier Befestigungspunkte genutzt. Separate AC- und DC-Schutzschalter für Netz, Ersatzlast, PV und Batterie sind erforderlich. Die Verbindung zum Speicher erfolgt über geeignete Kabelquerschnitte und Magnetringe. Die Kommunikation mit dem BMS erfolgt über CAN oder RS485. Das Gehäuse ist nach IP65 für den Außeneinsatz ausgeführt. Welche Anschlüsse und Verbindungen bietet das Gerät? Der Wechselrichter besitzt Anschlüsse für Netz , Backup-Last , Generator , zwei PV-Strings pro MPPT sowie zwei Batterieeingänge . Für die Kommunikation stehen RS485, RS232, CAN, WiFi, LAN und optionale Schnittstellen zur Verfügung. Die Integration von BMS und Smartmeter erfolgt über eigene Ports. Alle AC- und DC-Anschlüsse sind separat zugänglich und mit Magnetringen für EMV-Schutz ausgestattet. Mit welchen Batterietypen ist der Wechselrichter kompatibel? Der Deye SUN-16K-SG05LP3-EU-SM2 arbeitet mit 48 V Niedervolt-Batterien und unterstützt sowohl Blei-Säure (AGM, Gel, Nass) als auch Lithium-Ionen (z. B. LiFePO4) Speicher. Die Kommunikation mit Lithium-Batterien erfolgt über CAN oder RS485 mit automatischer BMS-Anpassung. Der Batteriespannungsbereich liegt bei 40–60 V. Es stehen zwei Batterieeingänge zur Verfügung. Kann das Gerät netzgebunden und netzunabhängig betrieben werden? Der Wechselrichter unterstützt On-Grid – und Off-Grid -Betrieb sowie USV-Funktion. Er kann als netzgekoppeltes System mit Einspeisung, als Inselanlage ohne Netz und im Parallelbetrieb mit Generator genutzt werden. Die Versorgung erfolgt dreiphasig (3L+N+PE), sodass das gesamte Haus- oder Gewerbenetz auf allen drei Phasen bedient werden kann. Können mehrere Geräte parallel geschaltet werden? Bis zu 10 Wechselrichter können parallel betrieben werden, sowohl im netzgekoppelten als auch im Inselbetrieb. Die Parallelschaltung erfolgt über CAN-Bus und ermöglicht die Versorgung großer Anlagen oder die Erweiterung bestehender Systeme. Auch die parallele Nutzung mehrerer Batteriebänke ist vorgesehen. Verfügt das Gerät über eine USV-Funktion? Der Wechselrichter besitzt eine integrierte USV-Funktion mit automatischer Umschaltung zwischen Netz und Batterie. Die Umschaltzeit ist so kurz, dass angeschlossene Verbraucher unterbrechungsfrei weiterbetrieben werden. Welche Kommunikations- und Überwachungsmöglichkeiten gibt es? Das System bietet WiFi , RS485 , RS232 , CAN und optionale LAN/4G/Bluetooth-Schnittstellen. Die Überwachung und Konfiguration erfolgt über das integrierte LCD, per App oder Webportal. Die Kommunikation mit Smartmeter, BMS und externen Steuerungen ist vorgesehen. Umfangreiche Monitoring- und Steuerungsfunktionen sind integriert, inklusive Datenlogging und Fernzugriff.   Technische Details Modell SUN-16K-SG05LP3-EU-SM2 PV-Eingangsleistung (max.) 32 kW DC-Eingangsleistung (max.) 25,6 kW MPPT-Anzahl / Strings 2 / 2+2 (je 2 Strings pro MPPT) MPPT-Spannungsbereich 160–650 V Max. Eingangsstrom pro MPPT 36 A + 36 A AC-Ausgangsleistung (Nenn) 16 kW AC-Spitzenleistung 2-fache Nennleistung, 10 s Phasen 3-phasig (3L+N+PE) Batteriespannung 48 V (Niedervolt, 40–60 V) Max. Lade-/Entladestrom 300 A Batterietypen Blei-Säure, Lithium-Ionen (LiFePO4), AGM, Gel Batterieeingänge 2 Generatoranschluss Ja (Trockenkontakt, GEN-Port) Backup-Ausgang Ja (Ersatzlast-Anschluss) Parallelschaltung Bis zu 10 Geräte Kommunikationsschnittstellen RS485, RS232, CAN, WiFi, LAN, Bluetooth (optional) Monitoring LCD, App, Webportal, Datenlogger Schutzart IP65 Betriebstemperatur -40 °C bis +60 °C Geräuschentwicklung <60 dB(A) Maße (B x H x T) 456 mm × 750 mm × 268,5 mm Gewicht 51,9 kg Garantie 10 Jahre Hersteller Deye Lieferumfang Deye Hybrid-Wechselrichter SUN-16K-SG05LP3-EU-SM2 1x Deye Hybrid-Wechselrichter SUN-16K-SG05LP3-EU-SM2 16 kW 3 Phasen 48V 1x Wandhalterung 4x Antikollisionsbolzen M8x80 1x Parallel-Kommunikationskabel 3x Sensor-Klemme 1x Batterie-Temperatursensor 1x Benutzerhandbuch 1x Solar-PV-Stecker Spezialschlüssel 2x Magnetring für Batterie 2x Magnetring für BMS/Messzähler-Kommunikation 1x Magnetring für externen Temperatursensor 3x Magnetring 3x Magnetring für AC-Kabel 1x Set DC+/DC- Steckverbinder mit Metallklemme 1x WiFi-Stick Hast Du Fragen zum Deye Hybrid-Wechselrichter SUN-16K-SG05LP3-EU-SM2 16 kW 3 Phasen 48V? Wir helfen Dir gerne! Kontakt aufnehmen
