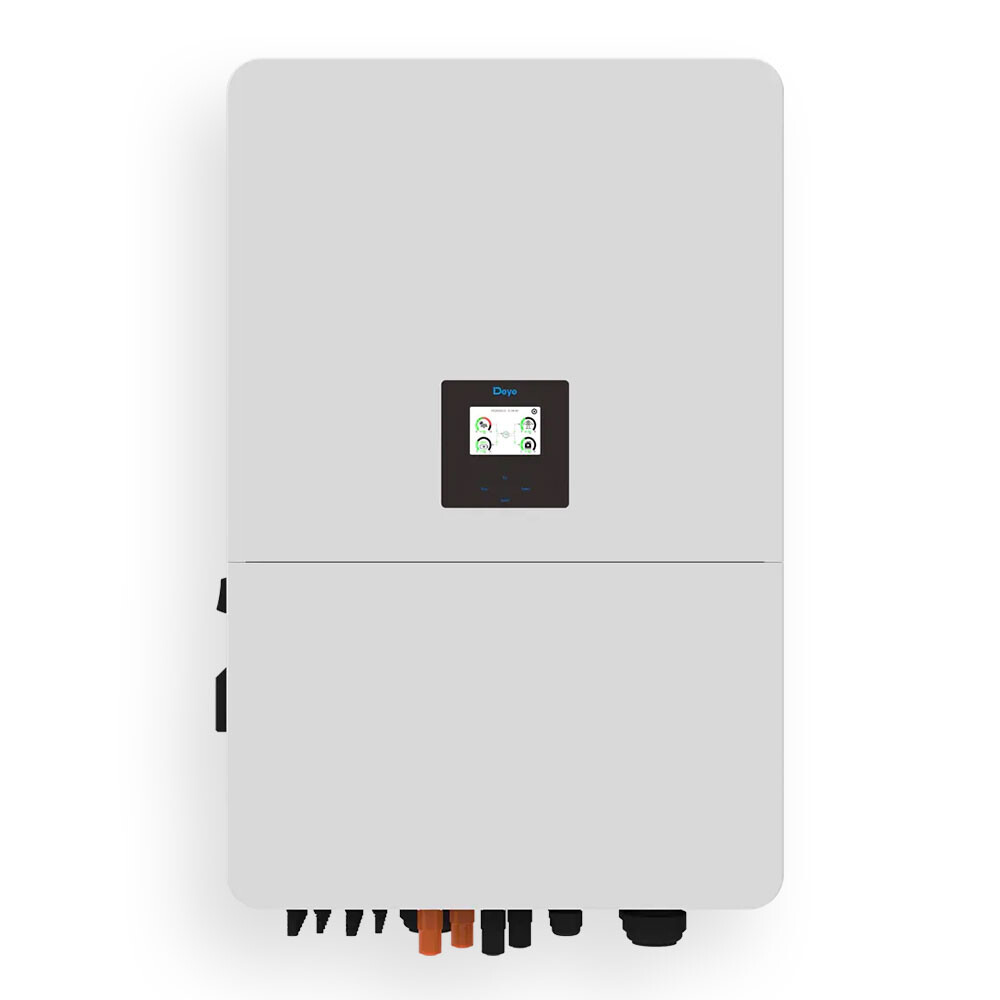

Hybrid-Wechselrichter Übersicht Deye Hybrid Wechselrichter SUN-80K-SG02HP3-EU-EM6 ist ein dreiphasiger Hybrid-Wechselrichter mit einer maximalen AC-Ausgangsleistung von 80 kW und einer maximalen PV-Eingangsleistung von 160 kW. Er kommt mit 6 MPPT-Trackern für jeweils 2 Strings, ist kompatibel mit Lithium-Ionen-Batterien und bietet flexible Betriebsmodi für netzgekoppelten und Inselbetrieb. Die Installation erfolgt wandmontiert. Das Gerät ist für den Außenbereich geeignet(IP65), und es sind vielfältige Kommunikationsschnittstellen für Monitoring und Steuerung vorhanden. Auf einen Blick PV-Leistung Max. 160 kW PV-Eingang, 6 MPPT Tracker Ausgangsleistung 3-phasig, 80 kW AC Leistung, 400 V Installation Wandmontage, IP65, Außenbereich geeignet Kommunikation RS485/RS232/CAN, GPRS/WIFI/Bluetooth/4G/LAN Wie hoch ist die maximale PV-Eingangsleistung und wie viele MPPT-Tracker besitzt der Wechselrichter? Der Wechselrichter verfügt über eine maximale PV-Eingangsleistung von 160 kW und ist mit 6 MPPT-Trackern ausgestattet. Jeder dieser MPPT-Tracker kann bis zu 2 Strings von Photovoltaikmodulen verwalten, sodass insgesamt 12 Strings angeschlossen werden können. Die MPPT-Spannungsbereiche liegen zwischen 150 V und 850 V, was eine flexible Anpassung an verschiedene PV-Anlagen ermöglicht. Die hohe MPPT-Effizienz von über 99 % sorgt für eine optimale Energieausbeute aus Deinen Solarmodulen. Welche Ausgangsleistung und Phasenzahl bietet der Wechselrichter und wie gestaltet sich der Parallelbetrieb? Der Hybrid-Wechselrichter ist ein dreiphasiges Gerät mit einer Nennleistung von 80 kW (AC). Er arbeitet mit einer Spannung von 230 V/400 V im Bereich von 0,85 bis 1,1 der Nennspannung. Der maximale Strom am Ausgang beträgt ca. 115,9 A. Zudem unterstützt der Wechselrichter den parallelen Betrieb von bis zu 10 Einheiten, wodurch sich die Leistung modular erweitern lässt. Der parallele Betrieb erlaubt auch die gleichzeitige Verwendung mehrerer Batterien. Diese Flexibilität erleichtert die Anpassung an wachsende Energiebedarfe. Wie erfolgt die Installation und welche Batterietypen sind kompatibel? Die Installation erfolgt wandmontiert, wobei das Gerät mit der Schutzart IP65 für den Außeneinsatz geeignet ist. Eine sorgfältige Montage mit geeigneten Bohrungen und Abstand für ausreichende Belüftung ist erforderlich. Für die Batterieverbindung sind zwei Eingänge vorhanden, die für Lithium-Ionen-Batterien mit einer Spannung von 160 bis 1000 V ausgelegt sind. Das Batteriemanagementsystem (BMS) wird automatisch erkannt und unterstützt, wodurch eine optimale Lade- und Entladeleistung gewährleistet wird. Die Kommunikation mit dem BMS erfolgt über spezielle Ports und Magnetringe zur Störungsminimierung. Für sichere und effiziente Installation sind DC-Überstromschutz und passende Kabelquerschnitte zu verwenden. Welche Monitoring- und Steuerungsmöglichkeiten sowie Schnittstellen sind vorhanden? Der Wechselrichter bietet umfassende Kommunikationsschnittstellen inklusive RS485, RS232 und CAN-Bus, die eine Vernetzung mit verschiedenen Systemkomponenten ermöglichen. Optional stehen drahtlose Übertragungswege wie GPRS, WIFI, Bluetooth und 4G zur Verfügung. Das Gerät verfügt über ein integriertes LCD-Display mit Touchfunktion, das eine einfache lokale Konfiguration und Statusanzeige erlaubt. Zudem ist eine Fernüberwachung über Cloud-Dienste möglich. Die Steuerung umfasst verschiedene Betriebsmodi (On-Grid, Off-Grid, USV) und flexible Einstellungen zur Priorisierung von Energiequellen, Lastmanagement sowie Netz- und Batterieschutzfunktionen. Wie effizient ist das Gerät und bietet es eine USV-Funktion? Der Hybrid-Wechselrichter erreicht eine maximale Effizienz von 97,6 % sowie eine Euro-Effizienz von 97 %. Die MPPT-Effizienz liegt über 99 %. Das Gerät unterstützt eine unterbrechungsfreie Stromversorgung (USV), die bei Netzunterbrechungen schnell reagiert und den Stromfluss aufrechterhält. Die Umschaltzeit ist dabei sehr kurz, um sensible Verbraucher zuverlässig zu versorgen. Die vielseitigen Schutzfunktionen wie Überstrom-, Überspannungs- und Kurzschlussschutz gewährleisten einen stabilen und sicheren Betrieb. Welche Abmessungen, Gewicht und Garantie hat das Gerät? Der Wechselrichter misst ca. 606 mm in der Breite, 985 mm in der Höhe und 338 mm in der Tiefe. Mit einem Gewicht von etwa 97,5 kg ist er kein Leichtgewicht, was jedoch seiner immensen Leistung geschuldet ist. Die Hersteller-Garantie beträgt 5 oder 10 Jahre, abhängig vom endgültigen Installationsort gemäß der Garantiepolitik des Herstellers. Welche Anschlüsse sind am Hybrid-Wechselrichter vorhanden? Das Gerät verfügt über Anschlüsse für 3-phasigen AC-Eingang und -Ausgang sowie Neutralleiter und Schutzleiter. Die DC-Seite umfasst sechs MPPT-Eingänge für PV-Strings sowie zwei Batterieanschlüsse. Kommunikationsports sind vorhanden für RS485, RS232, CAN, sowie optionale Schnittstellen für GPRS, WIFI, Bluetooth, 4G und LAN. Weitere Anschlüsse sind für Energiezähler, Generator, Last und parallele Kommunikation vorgesehen. Die Anschlüsse sind übersichtlich gruppiert und ermöglichen eine flexible Systemintegration.   Technische Details Hersteller Bezeichnung SUN-80K-SG02HP3-EU-EM6   Batterie Eingangs-Daten Batterietyp Lithium-Ionen Batteriespannungsbereich (V) 160 – 1000 V Max. Ladestrom (A) 80 + 80 A Max. Entladestrom (A) 80 + 80 A Lade-Strategie für Li-Ion Batterie Selbstanpassung an BMS Anzahl Batterie-Eingänge 2   PV String Eingangs-Daten Max. PV Zugriff Leistung (W) 160 kW Max. PV Eingangsleistung (W) 128 kW Max. PV Eingangsspannung (V) 1000 V Startspannung (V) 180 V MPPT Spannung Bereich (V) 150 – 850 V Nenn PV Eingangsspannung (V) 650 V Max. PV Eingangsstrom (A) 36 + 36 + 36 + 36 + 36 + 36 A Max. Kurzschlussstrom PV (A) 54 + 54 + 54 + 54 + 54 + 54 A Anzahl MPPT Tracker / Strings pro Tracker 6 / 2+2+2+2+2+2   AC Eingangs-/Ausgangsdaten Nennleistung AC Ein- / Ausgang (W) 80 kW Max. Scheinleistung AC Ein- / Ausgang (VA) 88 kVA Nennstrom AC Eingang (A) 121,3 A Nennstrom AC Ausgang (A) 115,9 A Max. AC Eingangsstrom (A) 133,4 A Max. AC Ausgangsstrom (A) 127,6 A Max. Dauerstrom AC Passthrough (Netz zu Last) (A) 200 A Spitzenleistung Off-Grid (W) 1,5-fache Nennleistung für 10 Sekunden Leistungsfaktor Einstellbereich 0,8 induktiv bis 0,8 kapazitiv Nennspannung Ein-/Ausgang (V) / Bereich 220/380 V, 230/400 V, 0,85 Un – 1,1 Un Netzanschlussform 3L + N + PE Gesamtstrom Harmonische Verzerrung THDI < 3 % (bezogen auf Nennleistung) DC Einspeisestrom 99 %   Schutzfunktionen Integrierte Schutzfunktionen DC-Polarisationsschutz, AC-Überstromschutz, thermischer Schutz, AC-Überspannungsschutz, Kurzschlussschutz, DC-Komponentenüberwachung, Überspannungs-Lastabsenkung, Erdschlussüberwachung, optionaler Lichtbogenerkennung, Netzüberwachung, Inselnetzerkennung, Erdfehlererkennung, DC-Eingangsschalter, Isolationsüberwachung, RCD-Erkennung, Überspannungsschutz Typ II (DC & AC)   Schnittstellen Kommunikationsschnittstellen RS485, RS232, CAN Monitoring-Modi GPRS, WIFI, Bluetooth, 4G, LAN (optional)   Allgemeine Daten Betriebstemperaturbereich -40 bis +60 °C, Derating über 45 °C Zulässige Luftfeuchtigkeit 0 – 100 % Zulässige Höhe über NN 3000 m Geräuschpegel < 65 dB Schutzart IP65 Wechselrichter Topologie Non-Isolated Überspannungskategorie OVC II (DC), OVC III (AC) Gehäusemaße (B×H×T) 606 mm × 985 mm × 338 mm Gewicht 97,5 kg Hersteller-Garantie 5 Jahre / 10 Jahre (abhängig vom Installationsort) Hersteller Deye Lieferumfang Deye Hybrid Wechselrichter SUN-80K-SG02HP3-EU-EM6 1x Deye SUN-80K-SG02HP3-EU-EM6 1x WiFi-Dongle 1x Wandhalterung 4x Antikollisionsschrauben, rostfrei, M12*60 2x Kommunikationskabel 1x Inbusschlüssel 3x Sensorklammern 4x Batterieanschlussverbinder 1x T-Schlüssel 9x Edelstahlschrauben M4*12 3x Magnetringe für Kommunikationskabel 3x Magnetringe für CT 3x Magnetringe für AC 1x PV-Spezialverbinderwerkzeug / Schraubenschlüssel 1x Anpassungswiderstand 1x Bedienungsanleitung Hast Du Fragen zum Deye Hybrid Wechselrichter SUN-80K-SG02HP3-EU-EM6? Wir helfen Dir gerne! Kontakt aufnehmen
