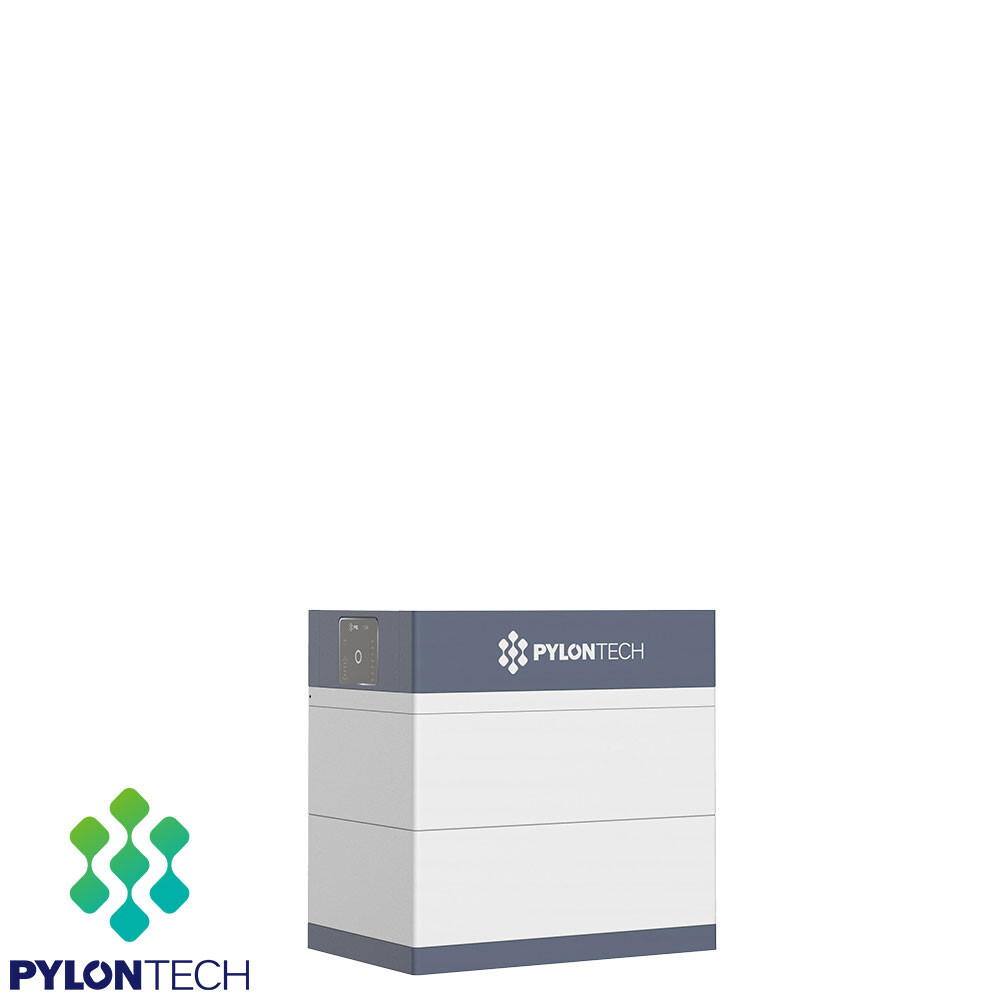

Energiespeicher für PV-Anlagen Pylontech Force H3 ist ein modularer Hochvolt-LiFePO4-Speicher für Photovoltaikanlagen und Energiemanagementsysteme. Das System besteht aus einem FC1000 Controller und zwei FH10050 Batteriemodulen mit 10,24 kWh nutzbarer Kapazität bei 204,8 V Systemspannung. Typische Anwendungen sind Eigenverbrauchsoptimierung, Notstromversorgung und Lastspitzenmanagement. Die Kommunikation mit Wechselrichtern erfolgt über CANBUS oder Modbus RTU. Wenn Du ein bereits bestehendes System erweitern möchtest, findest Du hier das passende Force H3 FH10050 Batteriemodul mit 5,12 kWh . Auf einen Blick Kapazität 10,24 kWh bei 204,8 V Systemspannung 204,8 V DC Hochvolt-Strang Schnittstellen CANBUS & Modbus RTU über FC1000 Batterietechnologie LiFePO4 Module FH10050 mit 5,12 kWh Systemdaten und Anschlussarten Das Pylontech Force H3 10,2 kWh System besteht aus zwei FH10050 Batteriemodulen und einem FC1000 Controller. Die nutzbare Kapazität des Speichersystems beträgt 10,24 kWh bei einer Systemspannung von 204,8 V DC und 50 Ah. Die Ladung und Entladung erfolgt mit 50 A Standardstrom, kurzzeitig sind 55 A für 15 Minuten möglich. Die Kommunikation mit dem Wechselrichter erfolgt über CANBUS oder Modbus RTU, die Anschlüsse sind am FC1000 Controller integriert. Die Schutzart des Systems ist IP55, die Verschmutzungsgrad-Klasse ist PD3. Die Installation erfolgt als Einzelstrang mit zwei Modulen, bei Bedarf kann das System später über zusätzliche Strings erweitert werden. Die Systemparameter sind auf den Betrieb mit kompatiblen Hochvolt-Wechselrichtern ausgelegt. Funktionen, Steuerung und Montage Die Steuerung des Pylontech Force H3 10,2 kWh erfolgt über den FC1000 Controller mit integriertem BMS . Die Frontanzeige bietet LED-Status für Systemzustand, Kapazität und einzelne Batteriemodule. Die Bedienung erfolgt über einen Startknopf am Controller, der das System einschaltet und den Selbsttest auslöst. Die Montage erfolgt auf einem Bodenbasismodul, darauf werden die beiden FH10050 Module und der FC1000 Controller gestapelt und mit Metall- und Anti-Kipp-Halterungen fixiert. Die Verkabelung zu Wechselrichter und Netz erfolgt über die mitgelieferten DC-Kabel und RJ45-Kommunikationskabel. Die Kommunikation kann über CANBUS oder RS485 (Modbus RTU) erfolgen, zusätzlich steht ein LAN-Anschluss und ein Wi-Fi-Modul für die Anbindung an Portale zur Verfügung. Betrieb, Erweiterung und Wartung Das Pylontech Force H3 10,2 kWh System erreicht einen Wirkungsgrad von 96 % bei 0,5C und eine Entladetiefe von 95 %. Die Lebensdauer ist mit mehr als 15 Jahren angegeben, die Zyklenzahl liegt bei 8.000 unter definierten Betriebsbedingungen. Die Erweiterung ist durch Hinzufügen weiterer FH10050 Module pro Strang oder durch zusätzliche Strings bis maximal sechs Strings möglich. Die Wartung umfasst die regelmäßige Kontrolle von Spannung, SOC und Kabelzustand sowie periodische Vollladungen zur Zellbalancierung. Die Betriebstemperatur liegt zwischen -10 und 55 °C, die Lagertemperatur zwischen -20 und 60 °C. Die Systemüberwachung kann über die Kommunikationsschnittstellen und optionale Debug-Tools erfolgen. Mechanik und Schutz Das Pylontech Force H3 10,2 kWh System hat bei zwei Modulen und Controller eine Abmessung von 540 x 350 x 530 mm. Das Gesamtgewicht beträgt 92 kg, bestehend aus zwei FH10050 Modulen mit je 39 kg, dem FC1000 Controller mit 12 kg und dem Basismodul . Jedes FH10050 Modul hat eine Abmessung von 540 x 350 x 170 mm, der FC1000 Controller misst 540 x 350 x 150 mm. Die Schutzart IP55 erlaubt den Einsatz in geschützten Innen- oder Außenbereichen. Die zulässige Luftfeuchtigkeit liegt zwischen 5 und 95 %, die maximale Aufstellhöhe beträgt 4.000 m. Die Montage erfolgt auf einer ebenen, tragfähigen Fläche, die Anti-Kipp-Halterungen können zusätzlich an der Wand befestigt werden.   Technische Details Hersteller Bezeichnung Force H3, FH10050 Modul, FC1000 Controller   Systemdaten Kapazität 10,24 kWh (2 x FH10050) Systemspannung 204,8 V DC Systemstrom (Standard/Max. 15 min) 50 A / 55 A Nennkapazität 50 Ah Entladetiefe (DoD) 95 % Wirkungsgrad 96 % bei 0,5C Zelltechnologie Li-Ion (LiFePO4) Zyklenzahl 8.000 Lebensdauer 15+ Jahre Schutzart IP55 Kommunikation CANBUS, Modbus RTU, LAN, Wi-Fi Betriebstemperatur -10 bis 55 °C Lagertemperatur -20 bis 60 °C Luftfeuchtigkeit 5 bis 95 % Max. Aufstellhöhe 4.000 m Zertifikate UL1973, IEC62619, IEC63056, VDE-AR-E 2510-50, UN38.3, RoHS, Reach, WEEE   Mechanik Maße (B x T x H) System 540 x 350 x 530 mm (2 Module + Controller + Basis) Gewicht System 92,0 kg Einzelmodul Maße FH10050 540 x 350 x 170 mm Einzelmodul Gewicht FH10050 39,0 kg Controller Maße FC1000 540 x 350 x 150 mm Controller Gewicht FC1000 12,0 kg Basismodul Maße 540 x 350 x 40 mm Hersteller-Garantie 7 Jahre, kann durch Produktregistrierung beim Hersteller auf 10 Jahre erweitert werden Hersteller Pylontech Lieferumfang Pylontech Force H3 10,2 kWh Hochvolt-Batteriespeicher LiFePO4 1x Pylontech Force H3 10,2 kWh Hochvolt-Batteriespeicher LiFePO4 (2 x FH10050 + FC1000 + Basis) 1x FC1000 Battery Controller 1x Force-H3 Basismodul (540 x 350 x 40 mm) 2x 3 m externe Kommunikationskabel (RJ45) 1x 1,5 m internes Kommunikationskabel (RJ45) 1x 3 m DC+ Anschlusskabel (8AWG, rot) 1x 3 m DC- Anschlusskabel (8AWG, schwarz) 1x 1 m Erdungskabel (10AWG, gelb-grün) 18x M4 Schrauben für Halterungen 6x M8 Bolzen für Basismodul 1x M6 Schraube für Erdungskabel 1x Produktanleitung 1x Garantiekarte 1x Zertifikatskarte 1x Kommunikationsprotokoll-Setup-Anleitung 1x linke Halterung 571,5 mm (für bis zu 3 Module) 1x rechte Halterung 571,5 mm (für bis zu 3 Module) 2x Halterung 706,6 mm (für bis zu 4 Module) 2x Anti-Kipp-Halterung 2x M4 Schrauben für Modulbefestigung 1x Demontagewerkzeug 2x FH10050 Batterie-Modul 5,12 kWh Hast Du Fragen zum Pylontech Force H3 10,2 kWh? Wir helfen Dir gerne! Kontakt aufnehmen
