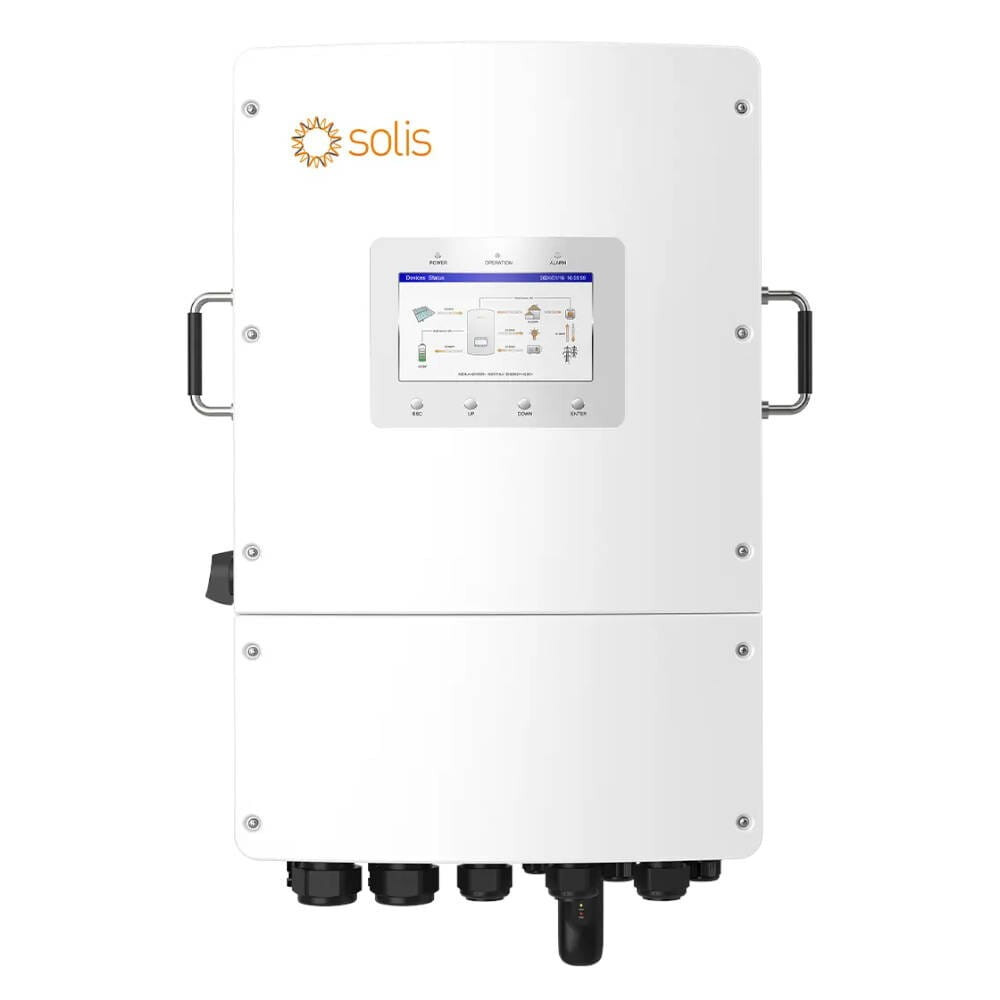

Dreiphasiger Niedervolt-Hybrid für PV, Batterie und Backup Solis S6 15kW 3PH Niederspannung Hybrid-Wechselrichter ist ein dreiphasiger Hybrid-Wechselrichter für Niedervolt-Batterien mit 15 kW AC-Leistung. Er kombiniert PV-Einspeisung, Batterieladung und Backup-Funktion in einem Gerät. Mit bis zu 24 kW PV-Eingangsleistung, flexiblen Betriebsmodi (On-Grid, Off-Grid, USV) und umfangreicher Batteriekompatibilität eignet sich das System für Eigenverbrauch, Notstromversorgung und netzgekoppelte Anwendungen. Die Installation erfolgt über zahlreiche Schnittstellen für PV, Batterie, Netz, Generator und Backup. Monitoring und Steuerung sind per App, Bluetooth, LAN, RS485 oder optional Wi-Fi möglich. Auf einen Blick Flexible Betriebsmodi On-/Off-Grid & USV Hohe PV-Leistung Bis zu 24 kW Eingang Vielseitige Anschlüsse PV, Netz, Backup, Gen Umfangreiches Monitoring App, Bluetooth, LAN, RS485 Welche Leistung bietet der Hybrid-Wechselrichter? Der Wechselrichter unterstützt eine maximale PV-Eingangsleistung von 24 kW. Die Nennausgangsleistung beträgt 15 kW bei dreiphasigem Betrieb. Die maximale Scheinleistung entspricht der Nennleistung. Der maximale Wirkungsgrad liegt bei 97,6 %, der europäische Wirkungsgrad bei 97,0 %. Die Backup-Ausgangsleistung entspricht der Nennleistung von 15 kW. Wie viele MPPTs und PV-Strings werden unterstützt? Es stehen 2 unabhängige MPPTs zur Verfügung. Es können bis zu 4 PV-Strings angeschlossen werden. Pro MPPT ist ein maximaler Eingangsstrom von 40 A möglich. Der MPPT-Spannungsbereich beträgt 200–850 V, die maximale Eingangsspannung 1 000 V. Die maximale Kurzschlussstromaufnahme liegt bei 50 A. Wie erfolgt die Installation des Hybrid-Wechselrichters? Die Installation erfolgt senkrecht an einer Wand mit ausreichender Tragkraft. Für die Montage werden eine Rückwandplatte und Befestigungsmaterial mitgeliefert. Die Anschlussbereiche für PV, Batterie, Netz, Backup und Generator sind klar gekennzeichnet. Es sind mindestens 300 mm Abstand zu anderen Objekten und 700 mm zwischen mehreren Geräten einzuhalten. Die Verbindung zum Batteriespeicher erfolgt über Schraubklemmen, die Kommunikation mit dem BMS über CAN oder RS485. Welche Anschlüsse und Verbindungen bietet das Gerät? Der Hybrid-Wechselrichter bietet Anschlüsse für PV (MC4), Batterie (Schraubklemme), Netz (Schraubklemme), Backup (Schraubklemme) und Generator (Schraubklemme). Für die Kommunikation stehen CAN, RS485, Ethernet, optional Wi-Fi, Cellular und LAN zur Verfügung. Die Integration des Batteriemanagementsystems erfolgt über CAN oder RS485. Zusätzlich gibt es Ports für Smart Meter, CT, Parallelbetrieb und externe Steuerungen. Mit welchen Batterietypen ist der Wechselrichter kompatibel? Der Wechselrichter ist für Niedervolt-Batterien (40–60 V) geeignet und unterstützt sowohl Lithium-Ionen (LiFePO4) als auch Bleisäure-Batterien. Es sind zahlreiche Modelle verschiedener Hersteller kompatibel, darunter BYD, Pylontech, LG, Dyness, BSLBATT, Fox, Greenrich und viele weitere. Die Kommunikation erfolgt über CAN oder RS485. Die maximale Lade-/Entladestromstärke beträgt bis zu 290 A. Kann das Gerät netzgebunden und netzunabhängig betrieben werden? Der Hybrid-Wechselrichter kann sowohl netzgebunden (On-Grid) als auch netzunabhängig (Off-Grid/Inselbetrieb) arbeiten. Er unterstützt den dreiphasigen Betrieb (3/N/PE, 380/400 V) und versorgt das Haus über drei Phasen. Im Off-Grid-Modus stehen die vollen Nennleistungen an den Backup-Ausgängen zur Verfügung. Ein automatischer Wechsel zwischen Netz- und Inselbetrieb ist möglich. Können mehrere Geräte parallel geschaltet werden? Bis zu 6 Geräte können parallel betrieben werden, um die Systemkapazität zu erhöhen. Die Parallelschaltung erfolgt über spezielle Kommunikationsports (RJ45, Parallel A/B) und ein gemeinsames Batteriesystem. Die Modelle müssen identisch sein. Die Parallelschaltung ermöglicht größere PV- und Speicheranlagen sowie die Versorgung größerer Lasten. Verfügt das Gerät über eine USV-Funktion? Das Gerät bietet eine USV-Funktion mit einer Umschaltzeit von unter 10 ms. Bei Netzausfall schaltet der Wechselrichter automatisch auf den Backup-Ausgang um und versorgt definierte Verbraucher unterbrechungsfrei weiter. Die Backup-Leistung entspricht der Nennleistung von 15 kW und kann kurzfristig (10 s) auf das Doppelte überlastet werden. Welche Kommunikations- und Überwachungsmöglichkeiten gibt es? Die Kommunikation erfolgt über CAN, RS485, Ethernet, Bluetooth und optional Wi-Fi oder Cellular. Die Überwachung und Konfiguration ist per SolisCloud App (Android/iOS), Webportal sowie lokal über das 7-LCD-Display möglich. Die Steuerung von Batterie, PV, Netz und Backup erfolgt über die App oder das Display. Schnittstellen für Smart Meter, CT und externe Steuerungen sind vorhanden.   Technische Details Modellbezeichnung S6-EH3P15K02-NV-YD-L   PV-Eingang (DC) Max. PV-Eingangsleistung 24 kW Max. Eingangsspannung 1 000 V MPPT-Spannungsbereich 200–850 V Anzahl MPPT / Strings 2 / 4 Max. Eingangsstrom pro MPPT 40 A   AC-Ausgang (Netz/Backup) Nennausgangsleistung (AC) 15 kW Max. Scheinleistung 15 kVA Backup-Ausgangsleistung 15 kW Max. Überlast Backup 2-fache Nennleistung für 10 s Phasen 3-phasig (3/N/PE, 380/400 V) Netzfrequenz 50/60 Hz   Batterie Batterietypen Lithium-Ionen (LiFePO4), Bleisäure (Niedervolt, 40–60 V) Max. Lade-/Entladestrom 290 A Kommunikation Batterie CAN, RS485   Kommunikation & Monitoring Schnittstellen CAN, RS485, Ethernet, Bluetooth, optional Wi-Fi, Cellular, LAN Display 7″-LCD, Bluetooth, App, Webportal   Schutz & Sicherheit Schutzarten IP66, Überspannungs-, Kurzschluss-, Verpolungs-, Überstromschutz, Inselnetzschutz Kühlung Intelligente Lüfterkühlung Geräuschpegel < 65 dB(A) Max. Betriebshöhe 4 000 m Umgebungstemperatur -40 °C bis +60 °C Eigenverbrauch (Nacht) < 30 W Wirkungsgrad (max./EU) 97,6 % / 97,0 % Zertifikate NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, EN 50438L, IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3   Mechanische Daten Abmessungen (B x H x T) 430 mm × 660 mm × 305 mm Gewicht 42,0 kg Garantie 5 Jahre (erweiterbar auf 20 Jahre) Hersteller Solis / Ginlong Technologies Co., Ltd. Lieferumfang 1x Solis S6 15kW 3PH Niederspannung Hybrid-Wechselrichter 1x Rückwandplatte 2x Befestigungsschraube 4x Expansionsbolzen 3–4x DC-Stecker (je nach Stringanzahl) 1x Parallelkabel 1x Meterkabel 1x Eastron Meter 3x Stromwandler (CT) 6x RJ45-Stecker 1x S2-WL-ST Stick 1x Bluetooth-Antenne 1x Schnellinstallationsanleitung Hast Du Fragen zum Solis S6 15kW 3PH Niederspannung Hybrid-Wechselrichter? Wir helfen Dir gerne! Kontakt aufnehmen "
