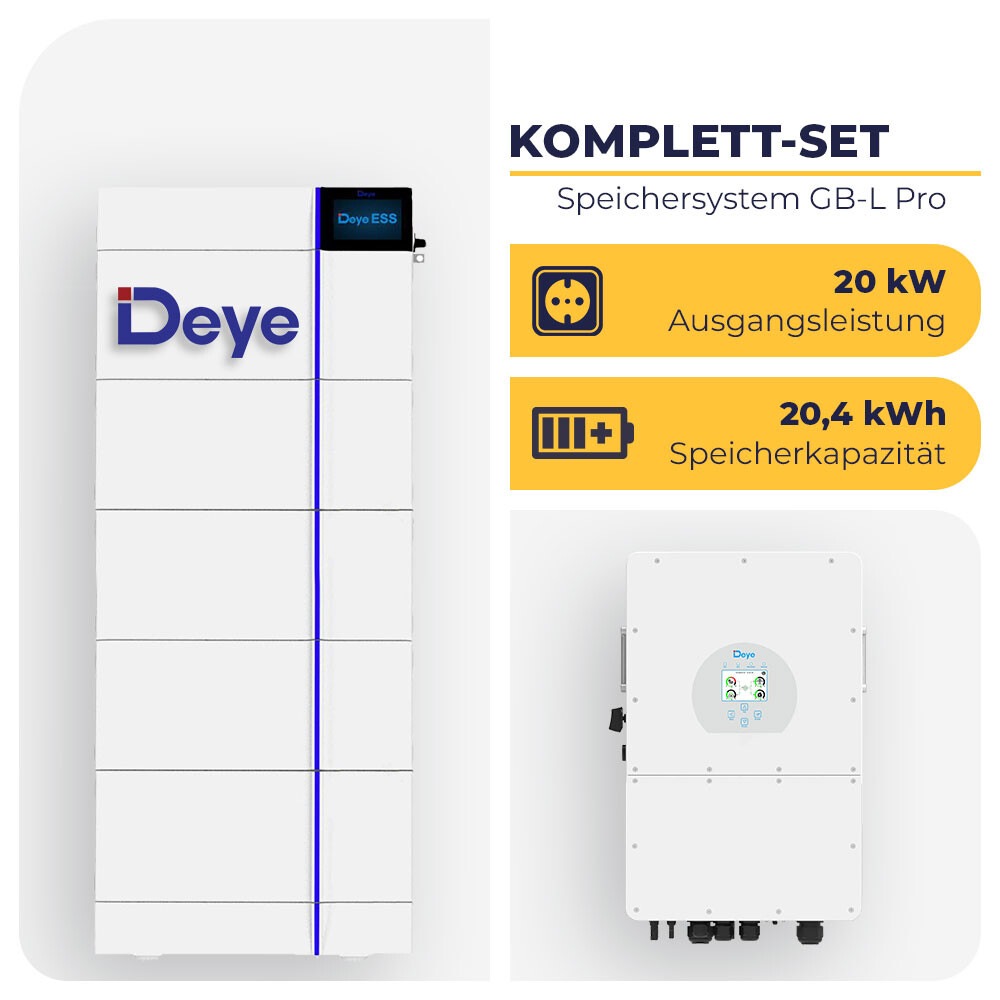

Deye Hybrid-Wechselrichter & Hochvolt-Batteriemodule Set Deye SUN-20K-SG01HP3-EU-AM2 & Deye GB-LM4.0 Set Dieses Set kombiniert den leistungsstarken Deye Hybrid-Wechselrichter mit fünf modularen Hochvolt-Batteriemodulen und der notwendigen Kontrolleinheit für effiziente Energiespeicherung und flexible Nutzung. Auf einen Blick Hybrid-Wechselrichter mit hoher Leistung 20 kW dreiphasig mit 2 MPPT für flexible PV-Anbindung Modulare Hochvolt-Batteriemodule 5x Deye GB-LM4.0 mit je 4,09 kWh Kapazität für erweiterbare Speicherlösung Integriertes Batteriemanagementsystem Deye GB-LBS BMS + GB-LBase Sockel für sicheres und effizientes Laden Intelligente Überwachung und Fernwartung WiFi-Dongle für Fernabschaltung, Parameteranpassung und Updates Wie funktioniert das Speichersystem mit dem Hybrid-Wechselrichter? Der Deye Hybrid-Wechselrichter SUN-20K-SG01HP3-EU-AM2 ist ein dreiphasiger Wechselrichter mit 20 kW Leistung und zwei MPPT-Eingängen. Er unterstützt Hochvolt-Batterien mit einem Spannungsbereich von 160 bis 700 V, was die Systemeffizienz erhöht und Wärmeverluste reduziert. Mit seinem kompakten Design und einem DC/AC-Verhältnis von 1,3 spart er Investitionskosten und ermöglicht asymmetrische dreiphasige Ausgänge für vielfältige Einsatzmöglichkeiten. Die intelligente Überwachungsplattform erlaubt Fernabschaltung bei Unfällen sowie Fernwartung und Firmware-Updates, was die Betriebssicherheit und Wartung vereinfacht. Wie erweitern die Batteriemodule das System? Die 5 Hochvolt-Batteriemodule Deye GB-LM4.0 bieten jeweils 4,09 kWh Kapazität und können modular aufeinander gestapelt werden. So erreichst Du eine Gesamtkapazität von über 20 kWh. Die Module verbinden sich automatisch ohne Kabel, was die Installation erleichtert. Wichtig: Mindestens zwei Module sind für den Betrieb notwendig. Mit dem passenden BMS und Sockel, dem Deye GB-LBS (BMS) + Deye GB-LBase (Batteriesockel) , wird das Laden und Entladen der Module optimal gesteuert und das System sicher aufgestellt. Welche technischen Highlights bietet das Set? Das Set unterstützt die parallele Verbindung von bis zu 10 Wechselrichtern, was die Leistung bei Bedarf erhöht. Es ist netzgebunden und kann im Off-Grid-Modus betrieben werden, unterstützt dynamische Stromtarife und ermöglicht die Einspeisung steuerbar zu aktivieren oder deaktivieren. Ein Generatoranschluss ist vorhanden, sodass Du bei Bedarf einen Dieselgenerator integrieren kannst. Das System ist nicht nur für Überschussbetrieb geeignet, sondern auch für intelligente Energiesteuerung und Notstromversorgung (USV-Funktion) ohne zusätzliche Umschaltbox. Technische Details Deye Hybrid-Wechselrichter SUN-20K-SG01HP3-EU-AM2 (1x) Batterie-Typ Li-Ion Batterie-Spannungsbereich (V) 160~700 Max. Ladestrom (A) 37 Max. Entladestrom (A) 37 Anzahl der Batterieeingänge 1 Ladestrategie für Li-Ion-Batterie Selbstanpassung an BMS Max. DC-Eingangsleistung (W) 26000 PV-Nenn-Eingangsspannung (V) 1000 Anzahl der MPPT 2 AC-Nennleistung und USV-Leistung (W) 20000 Max. AC-Ausgangsleistung (W) 22000 AC-Ausgang Nennstrom (A) 30.4/29 Maximaler AC-Ausgangsnennstrom (A) 33.4/31.9 Max. AC-Ausgangsstrom (A) 35 Max. kontinuierlicher AC-Durchgang (A) 80 Generatoreingang/Intelligente Last /AC Kopplungs Strom (A) 30.4/80/30.4 Ausgangsleistungsfaktor 0.8 führend bis 0.8 nachlaufend Ausgangsfrequenz und -spannung 50/60Hz; 3L/N/PE 220/380, 230/400Vac Netz-Typ Dreiphasig Harmonische Verzerrung insgesamt (THD) < 3% (Nennleistung) Gleichstromeinspeisung <0.5% ln Max. Wirkungsgrad 97.60% Euro-Wirkungsgrad 97.00% MPPT-Wirkungsgrad 99.90% Abmessung (mm) 408B×638H×237T (Ohne Steckverbinder und Halterungen) Gewicht 30.5 kg Schutzart IP65 Installationsart Wandhalterung Herstellergarantie 10 Jahre Deye GB-LM4.0 Hochvolt-Batteriemodul (5x) Batterietyp je einzelner Artikel LiFePO4 (LFP) Nennspannung je einzelner Artikel 102,4 VDC Kapazität je einzelner Artikel 40 Ah / 4,09 kWh Lade- / Entladestrom je einzelner Artikel 40 A Maximaler Entladestrom je einzelner Artikel 50 A Temperaturbereich Laden je einzelner Artikel 0°C bis +55°C Temperaturbereich Entladen je einzelner Artikel -20°C bis +60°C Temperaturbereich Lagerung je einzelner Artikel 0°C bis +35°C Schutzklasse je einzelner Artikel IP65 Produktmaße je einzelner Artikel 54 x 38,5 x 22 cm Gewicht je einzelner Artikel 39 kg Herstellergarantie je einzelner Artikel 10 Jahre Deye GB-LBS (BMS) + Deye GB-LBase (Batteriesockel) (1x) Betriebsspannung 120 bis 750 VDC Nennstrom Laden / Entladen 40 A Maximaler Strom Laden / Entladen 50 A Temperaturbereich Betrieb -20°C bis +65°C Schutzklasse IP65 Produktmaße 54 x 38,5 x 11 cm Gewicht 12 kg Herstellergarantie 5 Jahre Produktmaße Sockel Deye GB-LBase 54 x 38,5 x 10 cm Gewicht Sockel Deye GB-LBase 7 kg Herstellergarantie Sockel Deye GB-LBase 5 Jahre Lieferumfang 1x Deye Hybrid-Wechselrichter SUN-20K-SG01HP3-EU-AM2, mit jeweils 1x Deye SUN 20K-SG01HP3-EU-AM2 Hybrid-Wechselrichter 1x Wandmontageplatte 4x M6 Schraube rostfrei 1x Kabel für die Parallel-Kommunikation 1x Inbusschlüssel 1x WiFi-Stick 3x Sensorklemme 2x Batterie-Steckverbinder mit Metallklemme (Blau) 2x Batterie-Steckverbinder mit Metallklemme (Rot) 1x Bedienungsanleitung 5x Deye GB-LM4.0 Hochvolt-Batteriemodul, mit jeweils 1x Deye GB-LM4.0 Hochvolt-Batteriemodul 4x Gehäusemontageplatte 8x M4*12 Schraube 1x Bedienungsanleitung 1x Deye GB-LBS (BMS) + Deye GB-LBase (Batteriesockel), mit jeweils 1x Deye GB-LBS Hochvolt Batteriecluster Kontrolleinheit 1x Deye GB-LBase Batteriesockel 1x ECOM-Kabel 1x PE-Kabel 1x EP-Kabel 1x EN-Kabel 2x Wandmontageplatte 8x M4*8 Schraube 4x Gehäusemontageplatte 8x M4*12 Schraube 2x Handgriff 2x M6*100 Dehnschraube 1x Bedienungsanleitung Hast Du Fragen zu diesem Artikel? Wir helfen Dir gerne! Kontakt aufnehmen
