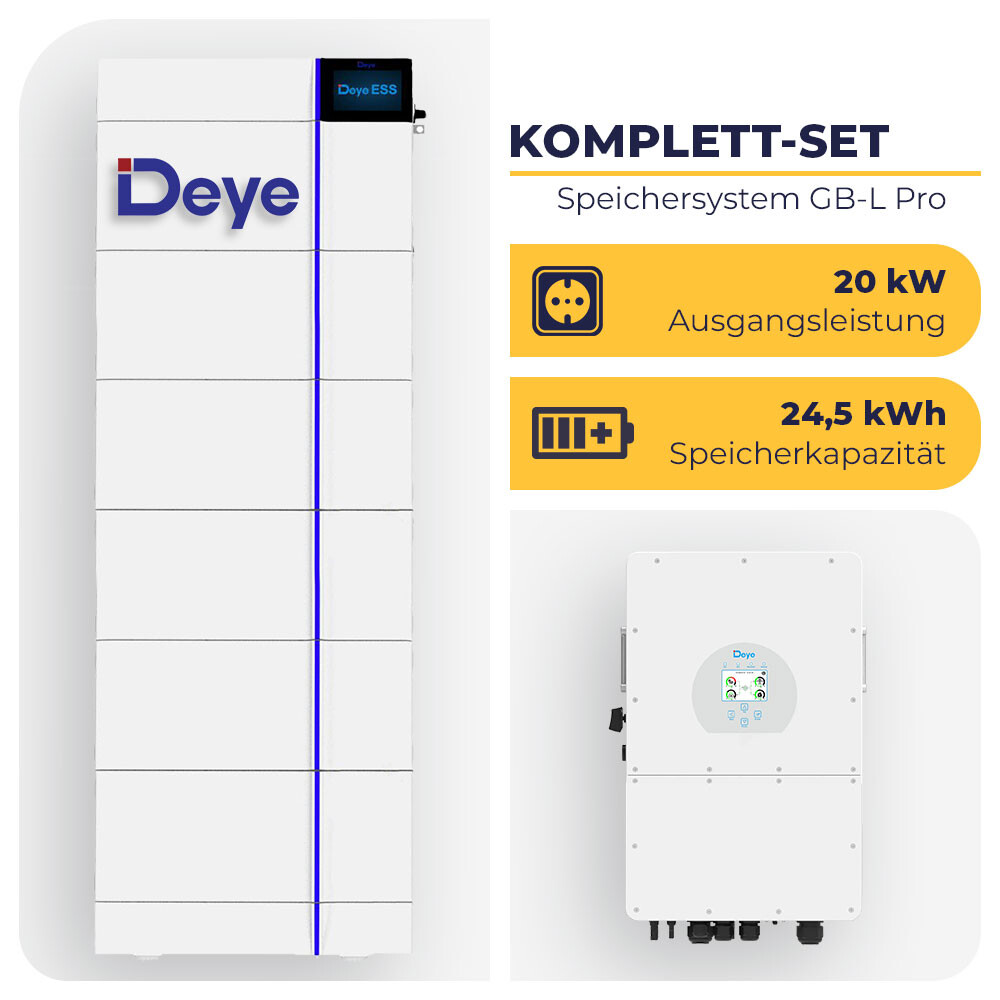

Deye Hybrid-Wechselrichter & Hochvolt-Batteriespeicher Set Deye SUN-20K-SG01HP3-EU-AM2 & Deye GB-LM4.0 Set Dieses Set kombiniert den leistungsstarken Deye Hybrid-Wechselrichter mit Hochvolt-Batteriespeichermodulen und der passenden Batterie-Management-Einheit für effiziente Energieerzeugung und -speicherung. Auf einen Blick Hybrid-Wechselrichter mit 20 kW Leistung Unterstützt 3-phasigen Betrieb und 2 MPPT Hochvolt-Batteriemodule mit 4,09 kWh Kapazität Modulares Design für bis zu 24,54 kWh Speicher Integriertes Batteriemanagementsystem (BMS) Sorgt für sicheres Laden und Entladen der Batterien Intelligente Überwachungsplattform mit Fernwartung Firmware-Updates und Parameteranpassung per WLAN Wie funktioniert das Energiespeichersystem mit dem Hybrid-Wechselrichter? Der Deye Hybrid-Wechselrichter SUN-20K-SG01HP3-EU-AM2 20 kW 3 Phasen 2 MPPT ist das Herzstück dieses Sets. Er unterstützt Hochvolt-Batterien mit einem Spannungsbereich von 160 bis 700 V und ermöglicht so eine hohe Systemeffizienz bei geringerer Wärmeentwicklung. Dank seiner 2 MPPT-Eingänge kannst Du unterschiedliche Solarmodul-Strings optimal anschließen und so die Energieausbeute maximieren. Das Gerät ist netzgebunden und unterstützt bis zu 10 parallele Einheiten, was die Skalierbarkeit für größere Anlagen erleichtert. Die integrierte USV-Funktion sorgt für Notstromversorgung ohne externe Umschaltbox. Zusätzlich kannst Du einen Dieselgenerator anschließen, um die Energieversorgung weiter abzusichern. Wie ergänzen die Batteriemodule und das BMS das System? Die 6 Stück Deye GB-LM4.0 Hochvolt-Batteriemodule bieten Dir eine modulare Speicherkapazität von insgesamt 24,54 kWh. Die Module sind stapelbar und verbinden sich automatisch, was die Installation zum Kinderspiel macht – Kabelsalat adé! Für das Batteriemanagement sorgt die Deye GB-LBS (BMS) + Deye GB-LBase (Batteriesockel) . Diese Einheit überwacht das Laden und Entladen der Batteriemodule und schützt so Deine Investition. Der Sockel sorgt zudem für einen sicheren Stand des gesamten Speichersystems. Welche Vorteile bietet Dir dieses Set im Alltag? Mit diesem Set kannst Du Deine PV-Anlage optimal nutzen, indem Du überschüssigen Solarstrom speicherst und bei Bedarf abrufst. Die intelligente Steuerung ermöglicht es, dynamische Stromtarife zu nutzen und die Einspeisung aktiv zu steuern. Die dreiphasige Auslegung sorgt für eine ausgewogene Lastverteilung in Deinem Hausnetz. Außerdem kannst Du die Systemleistung durch Parallelschaltung mehrerer Wechselrichter erhöhen. Die Fernwartungsfunktion erleichtert Dir die Überwachung und Pflege der Anlage, sodass Du immer den Überblick behältst – auch wenn Du mal nicht zu Hause bist. Technische Details Deye Hybrid-Wechselrichter SUN-20K-SG01HP3-EU-AM2 20 kW 3 Phasen 2 MPPT (je einzelner Artikel) Batterie-Typ Li-Ion Batterie-Spannungsbereich (V) 160~700 Max. Ladestrom (A) 37 Max. Entladestrom (A) 37 Anzahl der Batterieeingänge 1 Ladestrategie für Li-Ion-Batterie Selbstanpassung an BMS Max. DC-Eingangsleistung (W) 26000 PV-Nenn-Eingangsspannung (V) 1000 Startspannung (V) 180 MPP-Spannungsbereich (V) 150-850 Volllast DC-Spannungsbereich (V) 500-850 Max. PV Kurzschlussstrom (A) 600 PV-Eingangsstrom (A) 26+26 Anzahl der MPPT 2 Strings pro MPPT 2 AC-Nennleistung und USV-Leistung (W) 20000 Max. AC-Ausgangsleistung (W) 22000 AC-Ausgang Nennstrom (A) 30.4/29 Maximaler AC-Ausgangsnennstrom (A) 33.4/31.9 Max. AC-Ausgangsstrom(A) 35 Max. kontinuierlicher AC-Durchgang (A) 80 Spitzenleistung (ohne Netz) 1.5-fache Nennleistung, 10 S Generatoreingang/Intelligente Last /AC Kopplungs Strom (A) 30.4/80/30.4 Ausgangsleistungsfaktor 0.8 führend bis 0.8 nachlaufend Ausgangsfrequenz und -spannung 50/60Hz; 3L/N/PE 220/380, 230/400Vac Netz-Typ Dreiphasig Harmonische Verzerrung insgesamt (THD) < 3% (Nennleistung) Gleichstromeinspeisung 45℃ Leistungsminderung Lärm (dB) ≤55dB Kommunikation mit BMS RS485 Gewicht 30.5 kg Abmessung (mm) 408B×638H×237T (Ohne Steckverbinder und Halterungen) Schutzart IP65 Installationsart Wandhalterung Herstellergarantie 10 Jahre Deye GB-LM4.0 Hochvolt-Batteriemodul (6x im Set) Batterietyp LiFePO4 (LFP) Nennspannung 102,4 VDC Kapazität 40 Ah / 4,09 kWh Lade- / Entladestrom 40 A Maximaler Entladestrom 50 A Temperaturbereich Laden 0°C bis +55°C Temperaturbereich Entladen -20°C bis +60°C Temperaturbereich Lagerung 0°C bis +35°C Schutzklasse IP65 Produktmaße 54 x 38,5 x 22 cm Gewicht 39 kg Herstellergarantie 10 Jahre Deye GB-LBS (BMS) + Deye GB-LBase (Batteriesockel) (je einzelner Artikel) Betriebsspannung 120 bis 750 VDC Nennstrom Laden / Entladen 40 A Maximaler Strom Laden / Entladen 50 A Temperaturbereich Betrieb -20°C bis +65°C Schutzklasse IP65 Produktmaße 54 x 38,5 x 11 cm Gewicht 12 kg Herstellergarantie 5 Jahre Produktmaße Sockel Deye GB-LBase 54 x 38,5 x 10 cm Gewicht Sockel Deye GB-LBase 7 kg Herstellergarantie Sockel Deye GB-LBase 5 Jahre Lieferumfang 1x Deye Hybrid-Wechselrichter SUN-20K-SG01HP3-EU-AM2 20 kW 3 Phasen 2 MPPT, mit jeweils 1x Deye SUN 20K-SG01HP3-EU-AM2 Hybrid-Wechselrichter 1x Wandmontageplatte 4x M6 Schraube rostfrei 1x Kabel für die Parallel-Kommunikation 1x Inbusschlüssel 1x WiFi-Stick 3x Sensorklemme 2x Batterie-Steckverbinder mit Metallklemme (Blau) 2x Batterie-Steckverbinder mit Metallklemme (Rot) 1x Bedienungsanleitung 6x Deye GB-LM4.0 Hochvolt-Batteriemodul, mit jeweils 1x Deye GB-LM4.0 Hochvolt-Batteriemodul 4x Gehäusemontageplatte 8x M4*12 Schraube 1x Bedienungsanleitung 1x Deye GB-LBS (BMS) + Deye GB-LBase (Batteriesockel), mit jeweils 1x Deye GB-LBS Hochvolt Batteriecluster Kontrolleinheit 1x Deye GB-LBase Batteriesockel 1x ECOM-Kabel 1x PE-Kabel 1x EP-Kabel 1x EN-Kabel 2x Wandmontageplatte 8x M4*8 Schraube 4x Gehäusemontageplatte 8x M4*12 Schraube 2x Handgriff 2x M6*100 Dehnschraube 1x Bedienungsanleitung Hast Du Fragen zu diesem Artikel? Wir helfen Dir gerne! Kontakt aufnehmen
