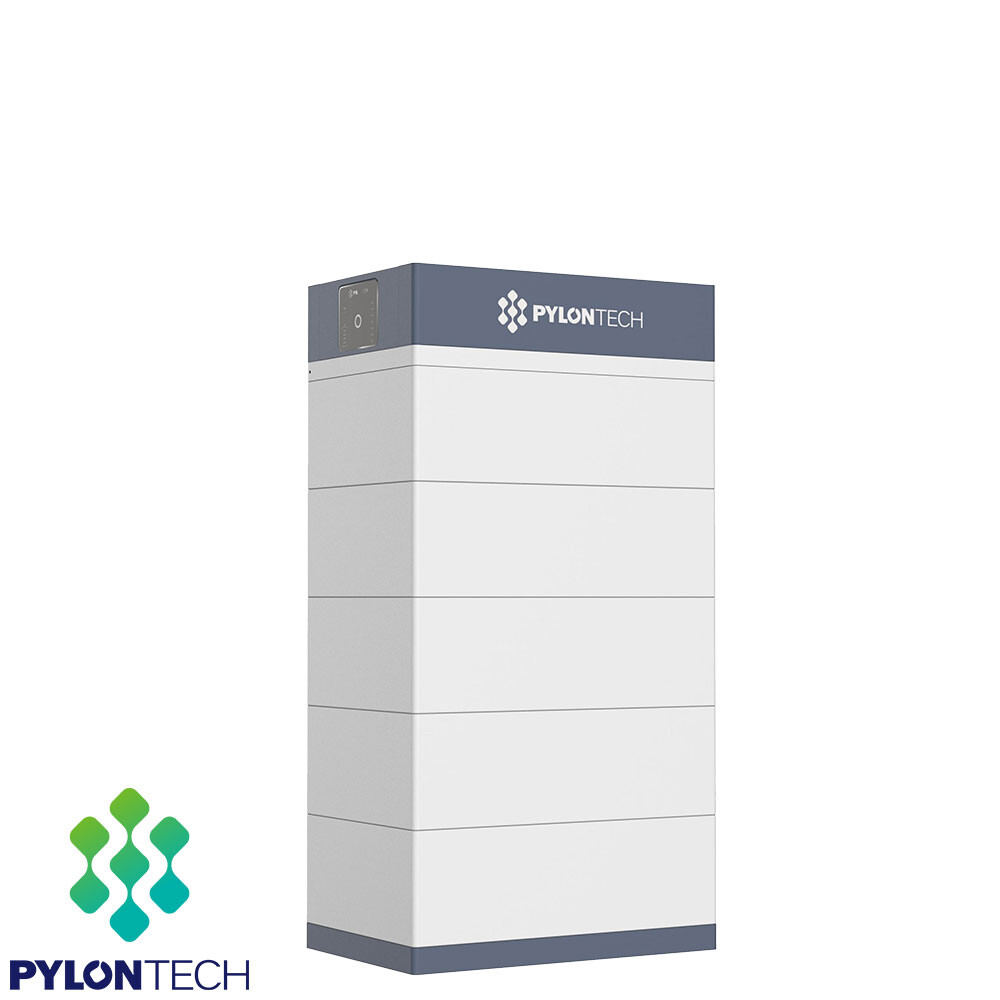

Hochvolt-Energiespeicher für PV-Anlagen Pylontech Force H3 ist ein modularer Lithium-Energiespeicher für Photovoltaikanlagen und Energiemanagementsysteme. Das System besteht aus einem FC1000 Controller und vier FH10050 Modulen mit einer nutzbaren Kapazität von 25,6 kWh bei einer Systemspannung von 512 V. Der Batteriespeicher dient zur Speicherung von Solarstrom und zur Versorgung von Haushalten oder Gewerbe mit elektrischer Energie. Die Kommunikation mit Wechselrichtern erfolgt über CANBUS oder Modbus RTU, die Steuerung übernimmt ein integriertes BMS mit LED-Anzeige. Wenn Du ein bereits bestehendes System erweitern möchtest, findest Du hier das passende Force H3 FH10050 Batteriemodul mit 5,12 kWh . Auf einen Blick Feste Kapazität 25,6 kWh mit vier FH10050 Modulen Gleichspannungsniveau Systemspannung 512 V bei vier Modulen Datenanbindung CANBUS und Modbus RTU für Wechselrichteranbindung Stapelbares Design Controller und vier Module auf Basismodul montiert Systemdaten und Anschlussarten Das Pylontech Force H3 25,6 kWh System besteht aus einem FC1000 Controller und vier FH10050 Modulen. Die Batterie-Systemkapazität beträgt 25,6 kWh bei einer Nennspannung von 512 V und einer Kapazität von 50 Ah. Die Ladestrom- und Entladestromwerte liegen standardmäßig bei 10 A, der Nennstrom bei 50 A und der maximale Strom bei 55 A für 15 Minuten. Die Kommunikation mit dem Wechselrichter erfolgt über CANBUS oder Modbus RTU . Die Ladeendspannung des Systems liegt bei 576 V, die Entladeschlussspannung bei 464 V. Die Schutzart des Systems ist IP55, die Entladetiefe beträgt 95 %. Die Installation kann als Einzelstrang erfolgen, bei Bedarf ist eine Erweiterung auf mehrere Stränge mit identischer Modulanzahl möglich. Funktionen, Steuerung und Montage Die Steuerung des Pylontech Force H3 25,6 kWh Systems übernimmt ein integriertes BMS im FC1000 Controller. Die Anzeige erfolgt über LED für Systemstatus, Kapazität und einzelne Batterie-Module. Die Bedienung erfolgt über einen Startknopf am Controller. Die Montage beginnt mit dem Force-H3 Basismodul, darauf werden vier FH10050 Module und der FC1000 Controller gestapelt. Die Sicherung erfolgt über Metall-Halterungen und Anti-Kipp-Halterungen. Die Verbindung zum Wechselrichter erfolgt über die mitgelieferten DC-Kabel und die Power-Terminals am Controller. Die Kommunikation wird über RJ45-Anschlüsse für CAN, RS485, LAN und Link0/Link1 hergestellt. Das System kann in Innenräumen oder geschützten Bereichen mit Umgebungstemperaturen von -10 bis 55 °C betrieben werden. Effizienz, Erweiterung und Service Das Pylontech Force H3 25,6 kWh System erreicht einen Wirkungsgrad von 96 % bei 0,5C. Die Entladetiefe liegt bei 95 %, die Auslegung der Zellen basiert auf LiFePO4 mit einer Modulkapazität von 5,12 kWh pro FH10050 Einheit. Die Lebensdauer des Systems ist mit mehr als 15 Jahren und 8.000 Zyklen angegeben. Eine Erweiterung der Kapazität ist durch Hinzufügen weiterer FH10050 Module bis zu sieben Modulen pro Strang sowie durch Parallelschaltung mehrerer Stränge möglich, sofern Modulanzahl und Typ identisch sind. Die Wartung umfasst regelmäßige Kontrolle von Spannung, SOC und Kabelverbindungen sowie periodische Vollladungen zur Zellbalancierung. Der Service wird durch Pylon Technologies Co., Ltd. und den Fachhandel unterstützt. Mechanik und Schutz Das Pylontech Force H3 25,6 kWh System hat bei vier FH10050 Modulen und einem FC1000 Controller eine Abmessung von 540 x 350 x 870 mm und ein Gewicht von 170 kg. Jedes FH10050 Modul misst 540 x 350 x 170 mm bei 39 kg, der FC1000 Controller 540 x 350 x 150 mm bei 12 kg. Die Montage erfolgt auf einem Force-H3 Basismodul mit 540 x 350 x 40 mm. Die Schutzart IP55 ermöglicht den Einsatz in geschützten Bereichen mit einer relativen Luftfeuchtigkeit von 5 bis 95 % und einer maximalen Aufstellhöhe von 4.000 m. Die Lagertemperatur liegt zwischen -20 und 60 °C. Die mechanische Stabilität wird durch Metall-Halterungen und Anti-Kipp-Halterungen sichergestellt.   Technische Details Hersteller Bezeichnung Force H3 25,6 kWh, FH10050 Modul, FC1000 Controller   Systemdaten Kapazität 25,6 kWh (4 x FH10050) Systemspannung 512 V Systemkapazität 50 Ah Zelltechnologie Li-Ion (LFP) Ladestrom (Standard / Nenn / Max. 15 min) 10 A / 50 A / 55 A Entladestrom (Standard / Nenn / Max. 15 min) 10 A / 50 A / 55 A Ladeschlussspannung 576 V Entladeschlussspannung 464 V Entladetiefe (DoD) 95 % Wirkungsgrad 96 % (0,5C) Zyklenzahl 8.000 Lebensdauer 15+ Jahre Schutzart IP55 Kommunikation CANBUS, Modbus RTU, LAN, Wi-Fi Betriebstemperatur -10 bis 55 °C Lagertemperatur -20 bis 60 °C Luftfeuchtigkeit 5 bis 95 % (nicht kondensierend) Max. Aufstellhöhe 4.000 m Zertifikate UL1973, IEC62619, IEC63056, VDE-AR-E 2510-50, UN38.3, RoHS, Reach, WEEE   Mechanik Maße System (B x T x H) 540 x 350 x 870 mm (4 Module + Controller + Basismodul) Gewicht System 170,0 kg Einzelmodul Maße FH10050 540 x 350 x 170 mm Einzelmodul Gewicht FH10050 39,0 kg Controller Maße FC1000 540 x 350 x 150 mm Controller Gewicht FC1000 12,0 kg Basismodul Maße 540 x 350 x 40 mm Hersteller-Garantie 7 Jahre, kann durch Produktregistrierung beim Hersteller auf 10 Jahre erweitert werden Hersteller Pylontech Lieferumfang Pylontech Force H3 25,6 kWh Hochvolt-Batteriespeicher LiFePO4 1x Pylontech Force H3 25,6 kWh Hochvolt-Batteriespeicher LiFePO4 1x FC1000 Battery Controller 1x Force-H3 Basismodul 4x FH10050 Batterie-Modul 2x 3 m externe Kommunikationskabel (RJ45) 1x 1,5 m internes Kommunikationskabel (RJ45) 1x 3 m DC+ Anschlusskabel (8AWG, rot) 1x 3 m DC- Anschlusskabel (8AWG, schwarz) 1x 1 m Erdungskabel (10AWG, gelb-grün) 18x M4 Schrauben für Halterungen 6x M8 Bolzen für Basismodul 1x M6 Schraube für Erdungskabel 1x Produktanleitung 1x Garantiekarte 1x Zertifikatskarte 1x Kommunikationsprotokoll-Setup-Anleitung 1x linke Halterung (571,5 mm, für bis zu 3 Module) 1x rechte Halterung (571,5 mm, für bis zu 3 Module) 2x Halterung (706,6 mm, für bis zu 4 Module) 2x Anti-Kipp-Halterung 2x M4 Schrauben für Modulbefestigung 1x Demontagewerkzeug 5x FH10050 Batterie-Modul Hast Du Fragen zum Pylontech Force H3 25,6 kWh Hochvolt-Batteriespeicher LiFePO4? Wir helfen Dir gerne! Kontakt aufnehmen
