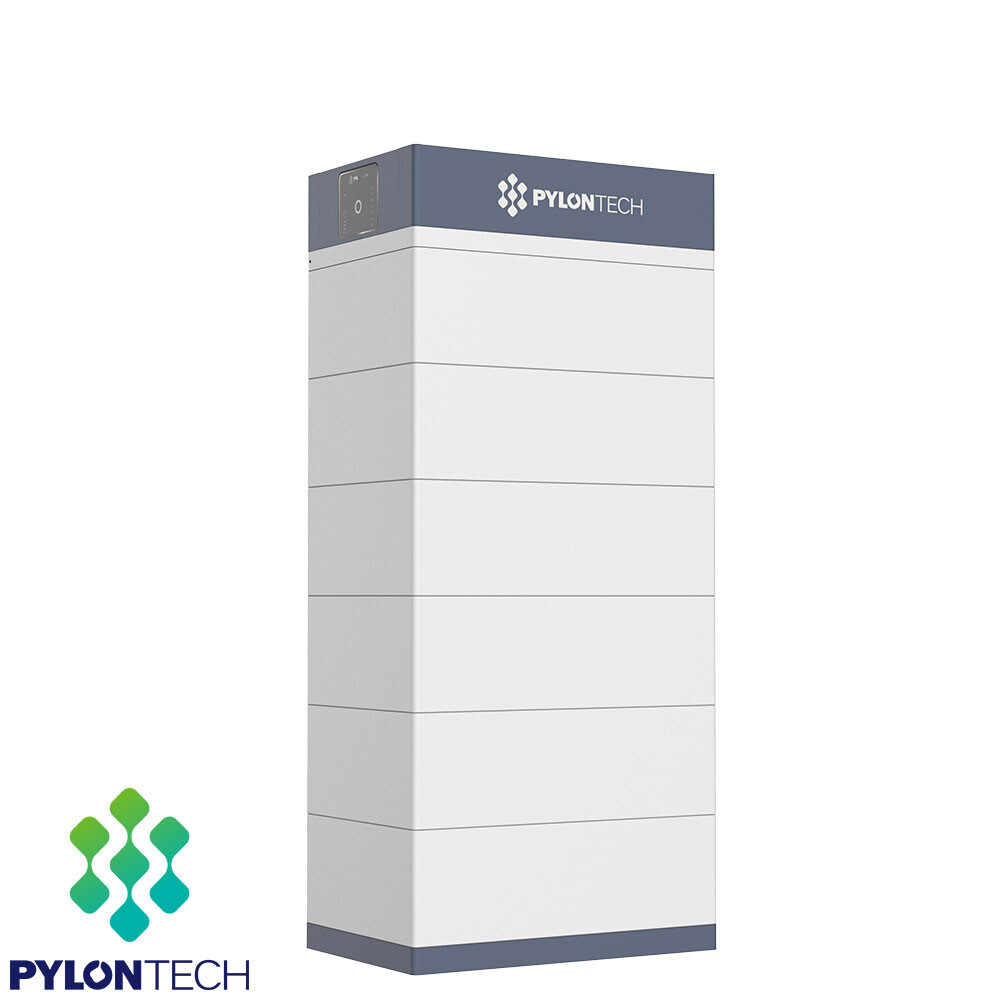

Energiespeicher für Hochvolt-Anwendungen Pylontech Force H3 ist ein modularer Hochvolt-LiFePO4-Speicher mit 30,7 kWh nutzbarer Kapazität für Photovoltaikanlagen und Energiemanagementsysteme. Das System besteht aus einem FC1000 Controller und sechs FH10050 Modulen mit einer Systemspannung von 614,4 V. Typische Anwendungen sind Eigenverbrauchsoptimierung, Notstromversorgung und Lastmanagement. Die Kommunikation mit Wechselrichtern erfolgt über CANBUS oder Modbus RTU, der Betrieb ist als Einzelstring möglich und kann in Multistring-Systeme mit bis zu sechs Strings integriert werden. Wenn Du ein bereits bestehendes System erweitern möchtest, findest Du hier das passende Force H3 FH10050 Batteriemodul mit 5,12 kWh . Auf einen Blick Feste Kapazität 30,7 kWh bei sechs FH10050 Modulen Hochvolt-Ausführung Systemspannung 614,4 V bei 30,7 kWh Kommunikationsschnittstellen CANBUS und Modbus RTU über FC1000 Controller Erweiterbare Systemintegration Bis zu 6 Strings mit identischer Modulanzahl im Verbund Systemdaten und Anschlussarten Das Pylontech Force H3 30,7 kWh System nutzt sechs FH10050 Module mit je 5,12 kWh und einem FC1000 Controller. Die resultierende Systemkapazität beträgt 30,72 kWh bei einer Systemspannung von 614,4 V und 50 Ah. Die Lade- und Entladeströme liegen bei 10 A (Standard), 50 A (Nennstrom) und 55 A (maximal für 15 Minuten). Die Kommunikation mit dem Wechselrichter erfolgt über CANBUS oder Modbus RTU, die Anschlüsse sind am FC1000 Controller über RJ45 realisiert. Der Anschluss an den Wechselrichter erfolgt über die Power-Terminals D+ und D- mit den mitgelieferten 3 m DC-Kabeln. Das System kann als Einzelstring betrieben oder über P-Combiner-HV-3-V2 bzw. P-Combiner-HV-6-V2 in Multistring-Anlagen mit bis zu sechs Strings eingebunden werden. Funktionen, Steuerung und Montage Die Steuerung des Pylontech Force H3 30,7 kWh erfolgt über das integrierte BMS im FC1000 Controller. Die Frontanzeige bietet LED-Status für Systemzustand, Kapazität und einzelne Module. Die Bedienung erfolgt über einen LED-Taster für Anzeige und Protokollwahl sowie einen separaten Startknopf zum Einschalten und für die Black-Start-Funktion. Die Montage erfolgt auf dem Force-H3 Basismodul, darauf werden sechs FH10050 Module und oben der FC1000 Controller gestapelt. Die Sicherung der Einheit erfolgt über mitgelieferte Metallbrackets und Anti-Kipp-Halterungen. Die zulässige Umgebungstemperatur im Betrieb liegt zwischen -10 und 55 °C, die Installation erfolgt auf einer ebenen, tragfähigen Fläche mit IP55-Schutzklasse. Die Kommunikation kann neben CANBUS und Modbus RTU optional über LAN und Wi-Fi-Modul des Controllers an ein Portal angebunden werden. Effizienz, Erweiterung und Service Das Pylontech Force H3 30,7 kWh System erreicht einen Wirkungsgrad von 96 % bei 0,5C und eine Entladetiefe von 95 %. Die Lebensdauer ist mit über 15 Jahren und 8.000 Zyklen ausgelegt. Über die Multistring-Funktion können bis zu sechs identische Strings parallel betrieben werden, wodurch sich die Gesamtkapazität in 30,7 kWh Schritten erweitern lässt. Eine spätere Erweiterung ist durch Hinzufügen weiterer FH10050 Module im bestehenden String oder durch zusätzliche Strings möglich, sofern Modulanzahl und Typ übereinstimmen. Die Wartung umfasst regelmäßige Kontrolle von Spannung, SOC, Kabeln und Relaisfunktionen sowie periodische Voll-Ladungen zur Zellbalancierung. Der Hersteller Pylon Technologies Co., Ltd. unterstützt über Dokumentation, Online-Registrierung und Servicekontakte. Mechanik und Schutz Das Pylontech Force H3 30,7 kWh System mit sechs Modulen besitzt Abmessungen von 540 x 350 x 1210 mm (B x T x H) und ein Gesamtgewicht von 248 kg. Jedes FH10050 Modul misst 540 x 350 x 170 mm bei 39 kg, der FC1000 Controller 540 x 350 x 150 mm bei 12 kg, das Basismodul 540 x 350 x 40 mm. Die Schutzart IP55 erlaubt den Einsatz in geschützten Bereichen mit einer relativen Luftfeuchtigkeit von 5 bis 95 % und einer maximalen Aufstellhöhe von 4.000 m. Die Lagertemperatur liegt zwischen -20 und 60 °C. Die Aufstellung erfolgt auf festem Untergrund, optional mit Bodenverschraubung oder Wandabstützung über Anti-Kipp-Brackets. Die Erdung wird über die vorgesehenen Erdungspunkte mit einem mindestens 10 AWG gelb-grünen Kabel hergestellt.   Technische Details Hersteller Bezeichnung Force H3 30,7 kWh, 6x FH10050 Modul, 1x FC1000 Controller   Systemdaten Kapazität 30,7 kWh (6 Module FH10050) Systemspannung 614,4 V DC Systemkapazität 50 Ah Zelltechnologie Li-Ion (LFP) Batteriemodul Kapazität 5,12 kWh pro FH10050 Modul Batteriemodul Spannung 102,4 V DC Batteriemodul Kapazität (Ah) 50 Ah Ladespannung System (oberer Wert) 691,2 V DC Entladespannung System (unterer Wert) 556,8 V DC Ladestrom (Standard / Nenn / Max. 15 min) 10 A / 50 A / 55 A Entladestrom (Standard / Nenn / Max. 15 min) 10 A / 50 A / 55 A Kurzschlussstrom 3.000 A / 2 ms Entladetiefe (DoD) 95 % Wirkungsgrad 96 % bei 0,5C Zyklenzahl 8.000 Design-Lebensdauer 15+ Jahre Schutzart IP55, Schutzklasse 1, Verschmutzungsgrad PD3 Kommunikation CANBUS, Modbus RTU, LAN, Wi-Fi Controller Arbeits- / Systemspannung 80 bis 1.000 V DC / 172,8 bis 921,6 V DC Selbstverbrauch Controller < 16 W Erweiterbarkeit Bis zu 6 Strings mit identischer Modulanzahl parallel Betriebstemperatur -10 bis 55 °C Lagertemperatur -20 bis 60 °C Luftfeuchtigkeit 5 bis 95 % relative Feuchte Max. Aufstellhöhe < 4.000 m Zertifikate UL1973, IEC62619, IEC63056, VDE-AR-E 2510-50, UN38.3, RoHS, Reach, WEEE   Mechanik Maße Gesamtsystem (B x T x H) 540 x 350 x 1210 mm (6 Module + Controller + Basismodul) Gewicht Gesamtsystem 248,0 kg Einzelmodul Maße FH10050 540 x 350 x 170 mm Einzelmodul Gewicht FH10050 39,0 kg Controller Maße FC1000 540 x 350 x 150 mm Controller Gewicht FC1000 12,0 kg Basismodul Maße 540 x 350 x 40 mm Hersteller-Garantie 7 Jahre, kann durch Produktregistrierung beim Hersteller auf 10 Jahre erweitert werden Hersteller Pylontech Lieferumfang Pylontech Force H3 30,7 kWh Hochvolt-Batteriespeicher LiFePO4 1x Pylontech Force H3 30,7 kWh Hochvolt-Batteriespeicher LiFePO4 (6x FH10050 Module, 1x FC1000 Controller, 1x Force-H3 Basismodul) 1x FC1000 Battery Controller 1x Force-H3 Basismodul (540 x 350 x 40 mm) 2x 3 m externe Kommunikationskabel (RJ45) 1x 1,5 m internes Kommunikationskabel (RJ45) 1x 3 m DC+ Anschlusskabel (8 AWG, rot) 1x 3 m DC- Anschlusskabel (8 AWG, schwarz) 1x 1 m Erdungskabel (10 AWG, gelb-grün) 18x M4 Schrauben für Halterungen 6x M8 Bolzen für Basismodul 1x M6 Schraube für Erdungskabel 1x Produktanleitung 1x Garantiekarte 1x Zertifikatskarte 1x Kommunikationsprotokoll-Setup-Anleitung 1x linke Halterung 571,5 mm (für bis zu 3 Module) 1x rechte Halterung 571,5 mm (für bis zu 3 Module) 2x Halterung 706,6 mm (für bis zu 4 Module) 2x Anti-Kipp-Halterung 2x M4 Schrauben für Modul- und Controllerbefestigung 1x Demontagewerkzeug 1x Trockenmittel 6x FH10050 Batterie-Modul 5,12 kWh Hast Du Fragen zum Pylontech Force H3 30,7 kWh Hochvolt-Batteriespeicher LiFePO4? Wir helfen Dir gerne! Kontakt aufnehmen
